NBK导轨库浪霸 - 手动型

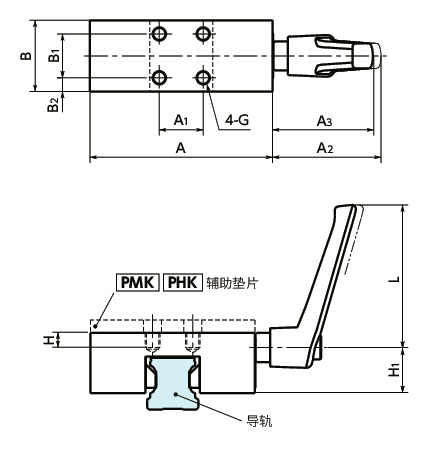

形状图
夹紧部的形状因型号而异。各型号的形状请确认CAD数据。

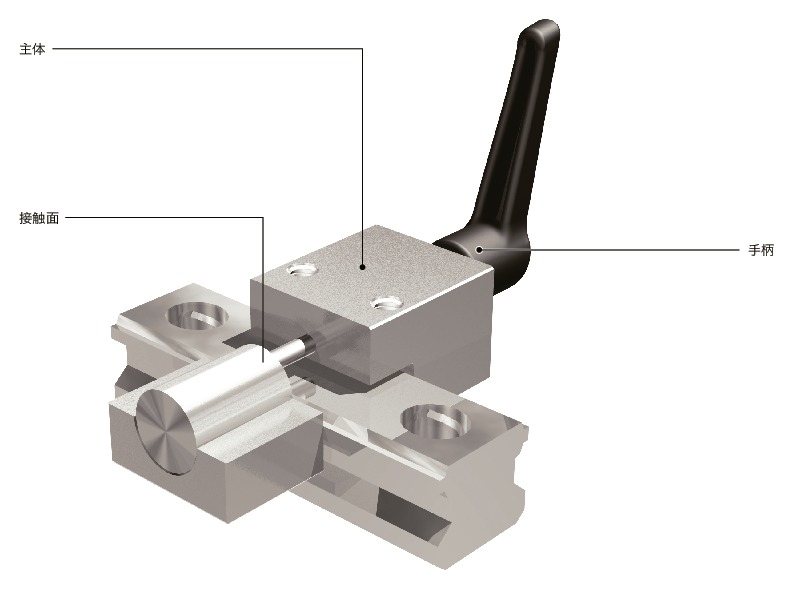

构造
材质、表面处理
| HK | ||
|---|---|---|
| 适用导轨的公称尺寸 | #15～#45 | #55～#65 |
| 主体 | 相当于SCr415 无电解镀镍 | 铝合金 阳极氧化处理 |
| 接触面 | 相当于S45C 无表面处理 | 相当于S45C 无表面处理 |
| 手柄 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
特点
- 手动型。

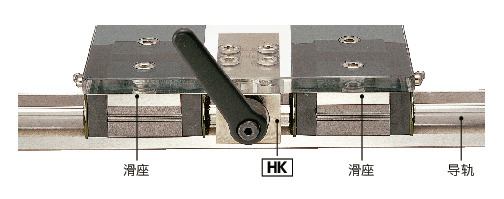

- 用于固定滑台、定位及防止振动。
- 低成本。
- 设计小巧。可简单地组装到现有系统上。

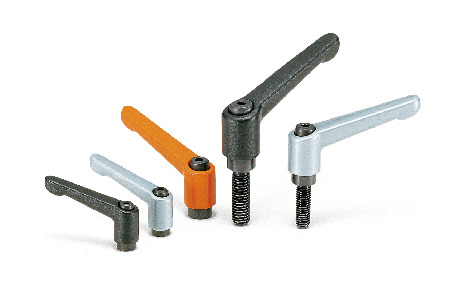

- 生产变更手柄部材质或颜色的特殊产品。
- 也生产加长了手柄部颈长的特殊产品。
详情请参阅下述各页。
⇒手柄位置变更服务 - 手柄的操作方法请参阅下述各页。
⇒关于夹紧手柄、张紧手柄的使用方法
规格
| 控制方式 | 手动 |
| 使用温度 | 0℃～70℃ |
| 适用导轨的公称尺寸 | ＃15～＃65 |
安装
| 螺纹公称直径＊1 | 紧固扭矩 （N・m） |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 23 |
| M10 | 46 |
| M14 | 125 |
| M16 | 195 |
＊1： 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。

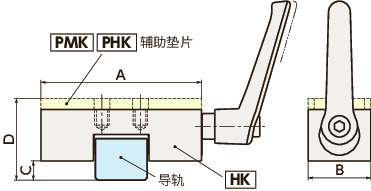

安装图
