NBK夹爪用支架

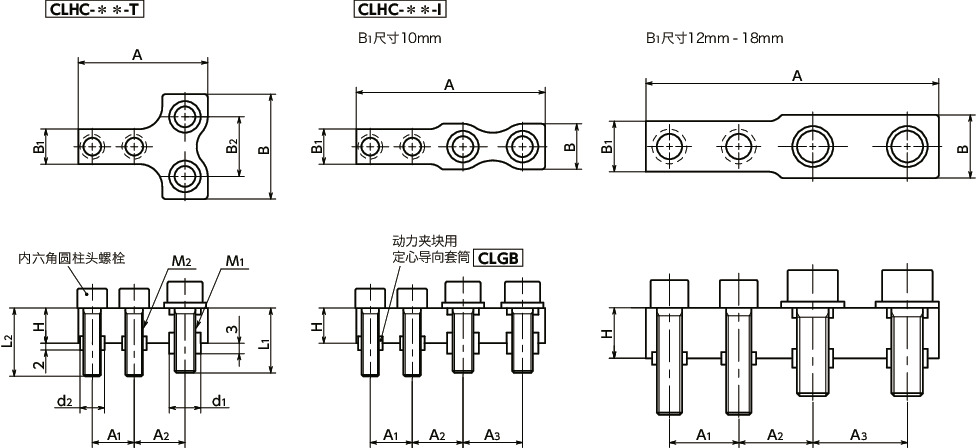

形状图
材质、表面处理
| CLHC | |
|---|---|
| 主体 | 钢（相当于S45C） 无电解镀镍 |
| 动力夹块用 定心导向套筒CLGB | 钢 四氧化三铁保护膜（黑） |
| 内六角圆柱头螺栓 | 钢 四氧化三铁保护膜（黑） |
特点
- CLPV CLPH CLPC的夹臂上安装的夹爪用支架。
- 使用CLHC可以精密定位夹爪CLJA。
- 可根据型号的末尾符号选择夹爪方向。
CLHC-＊＊-T----T型
CLHC-＊＊-I----I型 - 使用CLHC-＊＊-I时，动力夹块的最大使用压力为0.6MPa。
- 附带安装用内六角圆柱头螺栓和动力夹块用定心导向套筒CLGB。

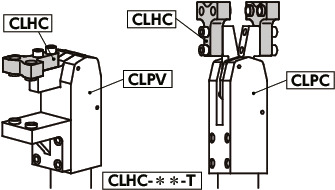

使用例
适用尺寸
| 型号 | 动力夹块适用尺寸 |
|---|---|
| CLHC-10 | CLPV-20, CLPH-20, CLPC-20 |
| CLHC-12 | CLPV-32, CLPH-32, CLPC-32 |
| CLHC-16 | CLPV-40, CLPH-40, CLPC-40 |
| CLHC-18 | CLPV-50, CLPH-50 |
