NBK夹爪用静态支架

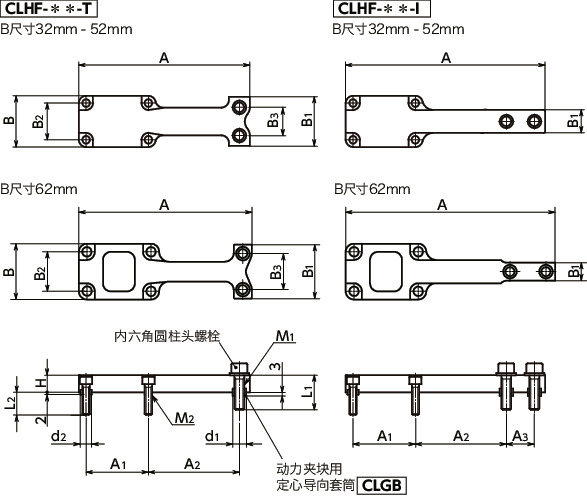

形状图
材质、表面处理
| CLHF | |
|---|---|
| 主体 | 钢（相当于S45C） 无电解镀镍 |
| 动力夹块用 定心导向套筒CLGB | 钢 四氧化三铁保护膜（黑） |
| 内六角圆柱头螺栓 | 钢 四氧化三铁保护膜（黑） |
特点
- CLPH的主体上安装的夹爪用支架。
- 使用CLHF可以精密定位夹爪CLJA。
- 可根据型号的末尾符号选择夹爪方向。
CLHF-＊＊-T----T型
CLHF-＊＊-I----I型 - 附带安装用内六角圆柱头螺栓和动力夹块用定心导向套筒CLGB。
使用例
适用尺寸
| 型号 | 动力夹块适用尺寸 |
|---|---|
| CLHF-32 | CLPH-20 |
| CLHF-42 | CLPH-32 |
| CLHF-52 | CLPH-40 |
| CLHF-62 | CLPH-50 |
